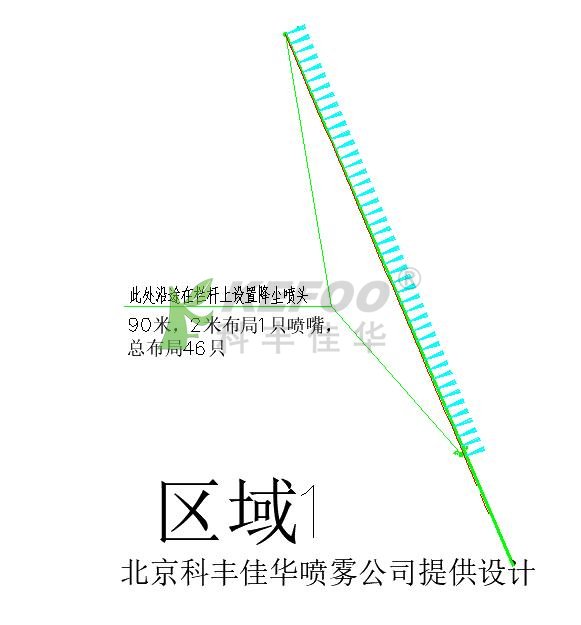

布局概述：區域1采用10公斤壓力霧化，布局KEFOO-95015B規格霧化噴嘴，橫向噴射布局，無風情況下覆蓋約3-5米，90米長 2米布局個噴嘴總布局46只噴嘴，單只霧化噴嘴1L/min，總流量46L/min（2.76T/h） 主管道固定于墻體上高處，每個噴點做50厘米高立柱，噴嘴橫向噴射。


布局概述：區域2采用10公斤壓力霧化，布局KEFOO-95015B規格霧化噴嘴，垂直向下噴射布局，形成霧簾，20米長 1.5米布局個噴嘴總布局14只噴嘴，單只霧化噴嘴1L/min，總流量14L/min（0.84T/h）


布局概述：區域3采用10公斤壓力霧化，布局KEFOO-PQ6504規格自動旋轉掃描噴槍，射程半徑16米，單只噴點2.5T/h，2個點總流量5T/h，工作壓力穩壓0.4Mpa 現場直接提供。

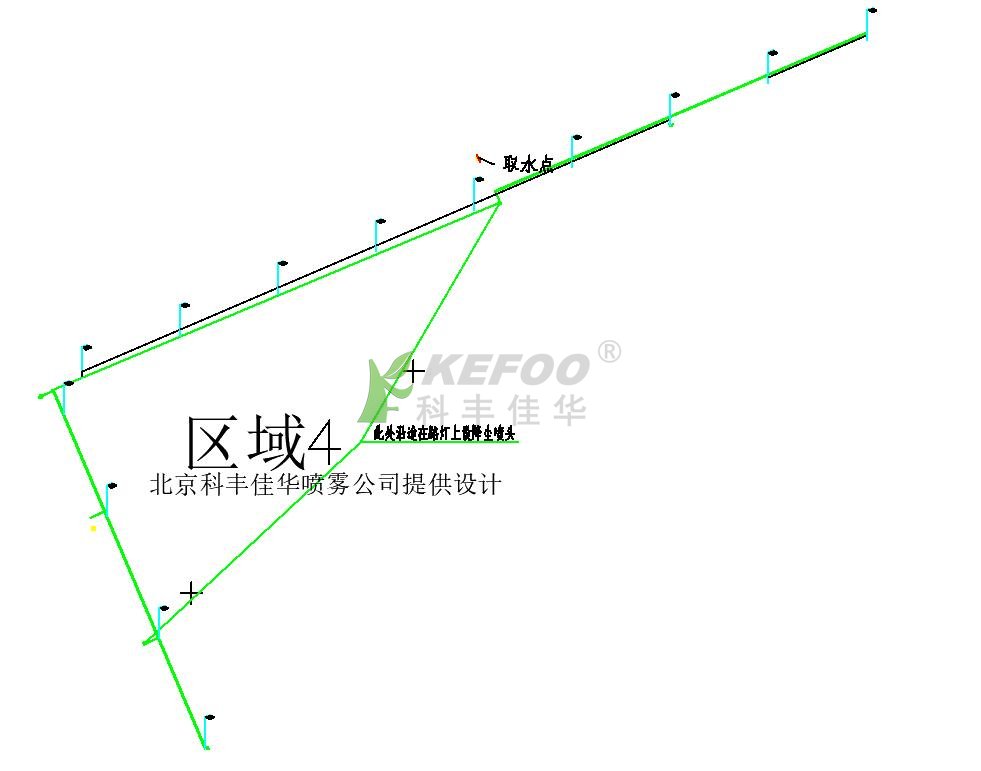

布局概述：區域4采用10公斤壓力霧化，單個路燈桿高度約7米，燈桿間距24米，總長度約280米單個路燈桿布局馬總13根路燈桿，單根路燈桿不20只霧化噴嘴，單只噴嘴流量設計0.15L/min，單個路燈流量3L/min，總流量39L/min（2.34T/h）

整體布局：
區域一、二、四公用一臺集成噴霧主機，主機規格：KFOO-8-10DY 功率4KW 耗水量6T/h


主機型號：KEFOO-8-10DY	品牌：KEFOO/科豐佳華
進水口：DN50	額定耗水量：6T/h
出水口：DN50	泵站壓力：8-10 公斤
過濾器精度：50um	控制：手動、自動(定時+頻率)、遙控
過濾器流量：15T/h	保護：缺水保護、過載保護、漏電保護
主機噪音：≤40分貝 靜音	電機防護等X:IP55
電壓：380V 50Hz	泵站功率：4KW
外形尺寸：900*550*1400mm	推薦水泥基座：1500*1000*200mm


區域三不需要主機，配備集成控制裝置、手動+自動（定時和頻率）

序號	名稱	參數	數量
共用	集成噴霧主機	KFOO-8-10DY	1臺
區 域 一	霧化噴嘴	KEFOO-95015B	46套
	噴霧主管	DN25	126米
	噴霧立管	DN15	30米
	DN25轉DN15三通		46個
	DN25彎頭		10個
	DN25絲堵		1個
	DN25活結		10個
	DN15彎頭		50個
	液體生料帶		30瓶
	墻體固定架		30套
區 域 二	霧化噴嘴	KEFOO-95015B	14只
	PE25管	耐壓1.6Mpa	300米
	PE25-1/2絲扣三通		15只
	PE25堵帽		1只
	PE25彎頭		10只
	PE25外絲活結		1個
	PE25活結		3個
	PE25閥門		1個
區 域 三	自動轉轉噴槍	KEFOO-PQ6504	2個
	PE32管		250米
	PE32三通		2個
	PE32彎頭		10個
	PE32-DN25外絲直接		2個
	PE32閥門		1個
	PE32外絲活接頭		4個
	集成電控	（自動定時+頻率)	1個
	DN25電磁閥		1個
區 域 四	集成燈桿噴霧終端		13套
	噴霧主管道PE32管		350米
	PE32-1/2絲扣三通		13個
	PE32彎頭		10個
	PE32直接		10個
	PE32三通		4個
	PE32外絲活結		1個
	安裝附件		1批
